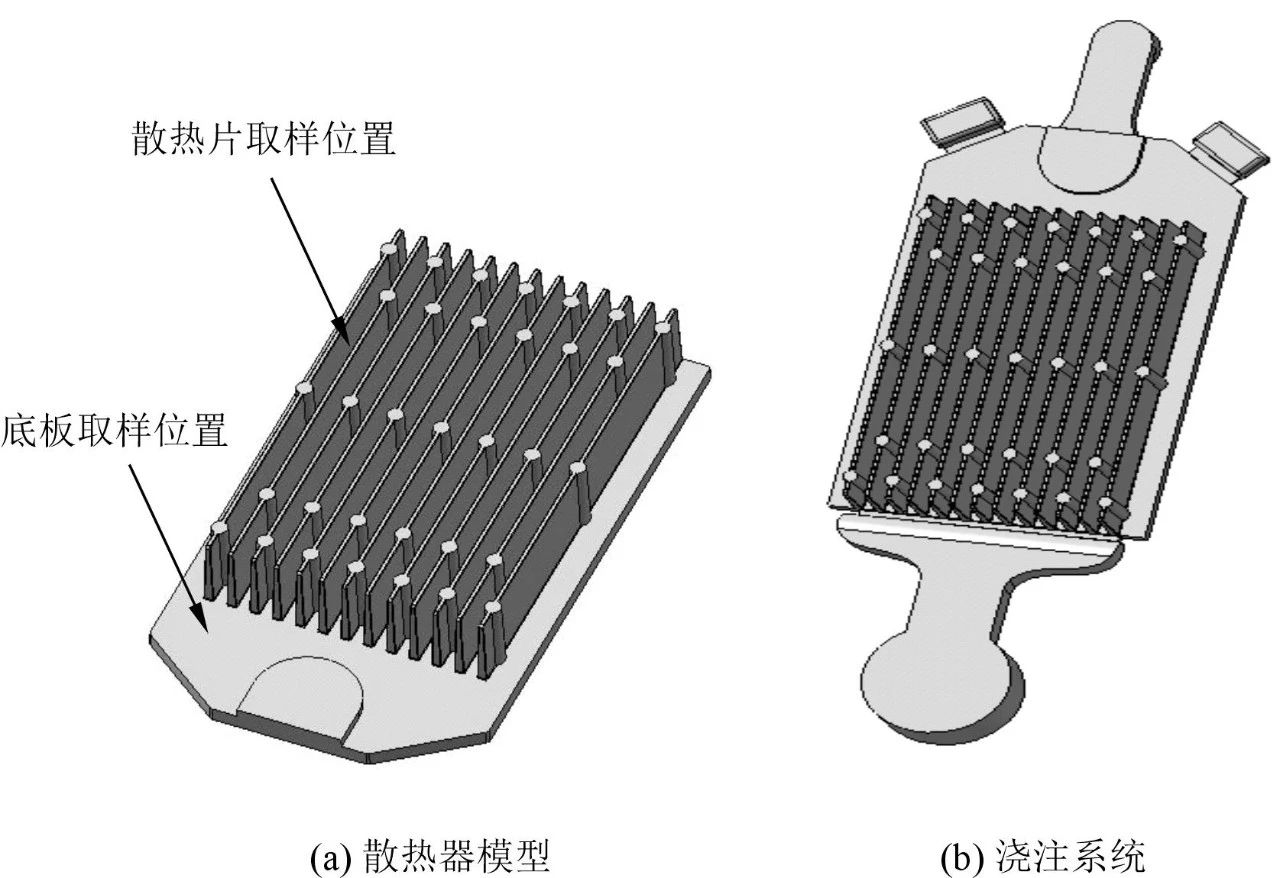

![]() 原標題:壓鑄生產案例!真空壓鑄LED燈散熱器鑄件研究 鎂合金具有比強度、比剛度高,抗沖擊性能好,電磁屏蔽性、導熱性優良,易于回收利用等特點,同時具有良好的鑄造性能和耐蝕性能,在航空、航天、3C等行業應用廣泛,如鎂合金可替代鋁合金,用于制備大功率LED散熱器。要獲得組織致密、性能良好的鎂合金壓鑄件,真空壓鑄成形是其主要的成形方法之一。針對目前真空壓鑄所存在的型腔抽氣效率低、真空閥關閉不可靠、真空閥反應速度慢、價格昂貴等缺點,設計出一套含有全過程和半過程排氣通道的真空抽氣系統。進行真空壓鑄時,合理的工藝參數能夠獲得質量良好的壓鑄件。前期研究發現,快壓射速度對真空壓鑄件的組織性能、力學性能存在很大影響。因此,研究不同快壓射速度對鎂合金真空壓鑄件質量的影響具有積極意義。以AZ91D鎂合金為研究對象,采用自主設計的真空抽氣系統進行3組真空壓鑄試驗,研究不同快壓射速度對真空壓鑄件力學性能及組織的影響。 圖文結果 采用大型AZ91D鎂合金LED燈散熱器作為目標產品,運用Solidworks軟件對散熱器進行三維實體建模,其結構圖見圖1。鑄件尺寸為220mm×130mm×170mm,厚度不均勻,最厚為8mm,最薄為1.8mm,平均厚度為4.5mm。散熱片最薄,在每一片散熱片上的適當部位設置圓柱形推桿位置,從而保證整個壓鑄件在脫模過程中受力均勻,便于順利脫模。根據鑄件的結構特征和成形方式設計了澆注系統。 試驗在DM400臥式冷室壓鑄機上進行,為了保護模具,提高鑄件的成形效率,降低廢品率,采用AODE油循環模溫機對模具預熱到200℃。真空排氣系統示意圖見圖2。含有全過程和半過程排氣通道的真空抽氣系統工作原理為:壓鑄開始前,總閥關閉,真空泵開始對真空罐持續抽氣,使其達到預先設定好的真空度。壓鑄開始時,半過程排氣電磁閥處于開啟狀態,當金屬液通過澆料口進入壓室時,壓射沖頭開始壓射,當壓射沖頭越過澆料口并觸動感應開關時,總閥打開,真空罐通過全過程排氣通道和半過程排氣通道同時對型腔進行抽氣,當壓射沖頭推動金屬液體向前運動觸動快壓射感應開關時,半過程排氣電磁閥靠電磁力快速關閉,而全過程排氣通道繼續對型腔進行抽氣,見圖2b。當金屬液體充滿型腔進入彎曲狹窄的全過程排氣通道而冷卻凝固時,停止抽氣,此時一次真空壓鑄試驗結束,獲得真空壓鑄件。
圖1 壓鑄件三維模型 表1 AZ91D鎂合金熱物性參數

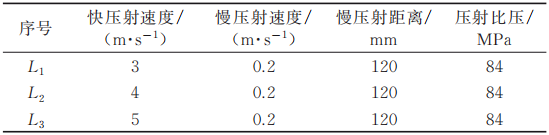

圖2 真空抽氣系統示意圖 表2 壓鑄工藝參數

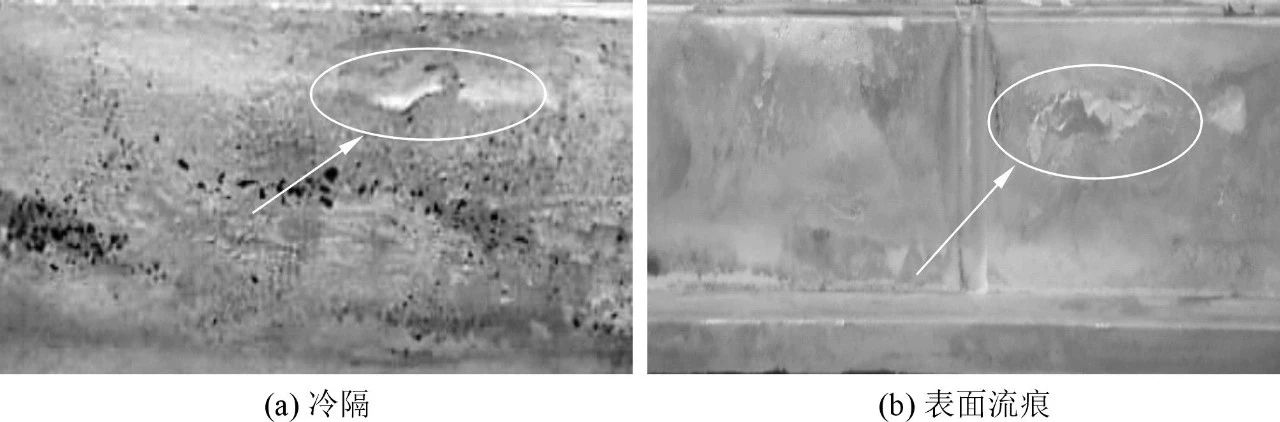

真空壓鑄件見圖3。觀察可知,3組散熱器真空壓鑄件外形完整,沒有出現充不滿的現象,外觀幾乎無差別。仔細觀察發現,L1部分散熱片產生了冷隔,見圖4,因此當產品受靜載或循環應力的時候很容易出現裂紋甚至斷裂,嚴重影響產品的使用安全性,另外還出現了表面流痕,這是由于快壓射速度低,首先進入壓鑄模具型腔內的金屬液形成較薄而不完整的金屬層后,被后續的金屬液覆蓋而留下痕跡,從而影響壓鑄件的表面質量,見圖4b。L2散熱片則沒有發現明顯的冷隔及表面流痕缺陷;L3由于快壓射速度較高,金屬液快速填充型腔時,對其造成很大的沖擊,易產生飛邊,增加了產品機加工的成本與時間,造成材料浪費,同時縮短模具壽命。
圖3 散熱器真空壓鑄件

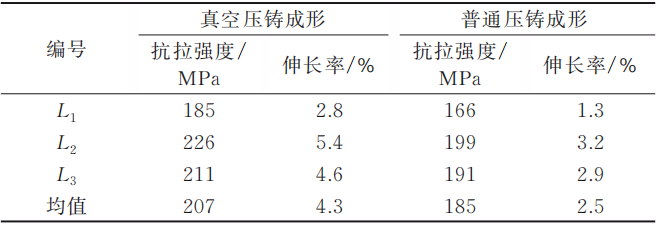

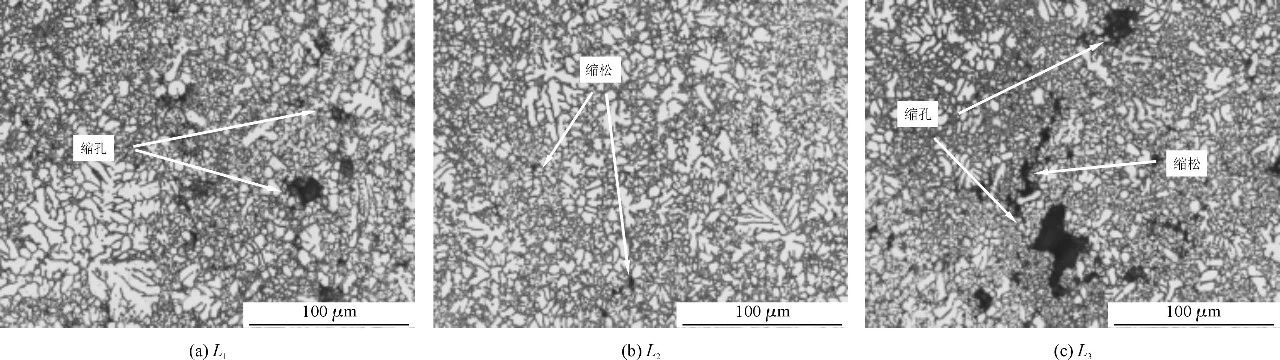

圖4 L1散熱片表面缺陷 采用L1~L3工藝參數分別制取普通壓鑄件與真空壓鑄件若干。分別對3組試驗制取的普通壓鑄件和真空壓鑄件進行取樣,取樣位置分為散熱片第2片和底板兩部分,見圖2。采用電火花線切割機制取金相晶相試樣和拉伸試樣,用JHY-5000電子萬能實驗機對散熱片進行力學性能測試。可以看出,L1散熱片上存在尺寸較大的縮孔和分布范圍較廣的縮松;L2散熱片上的縮松范圍較小,尺寸較小;L3散熱片存在尺寸較大的縮孔和縮松。L1底板存在尺寸較小的縮孔但分布范圍廣;L2底板存在少量縮松和尺寸較小的縮孔;L3底板存在多處縮松和縮孔。分析認為,采用自主設計的真空抽氣系統能夠把模具型腔的大部分氣體抽出,因而制得的真空壓鑄件內部氣孔有所減少,但由于快壓射速度不同導致抽真空時間不同,模具型腔的最終氣壓也不同,型腔里金屬的流動狀態也有差異,所以3組試驗制得的真空壓鑄件其縮松、縮孔也有差別。 表3 散熱片力學性能
圖5 真空壓鑄散熱片顯微組織

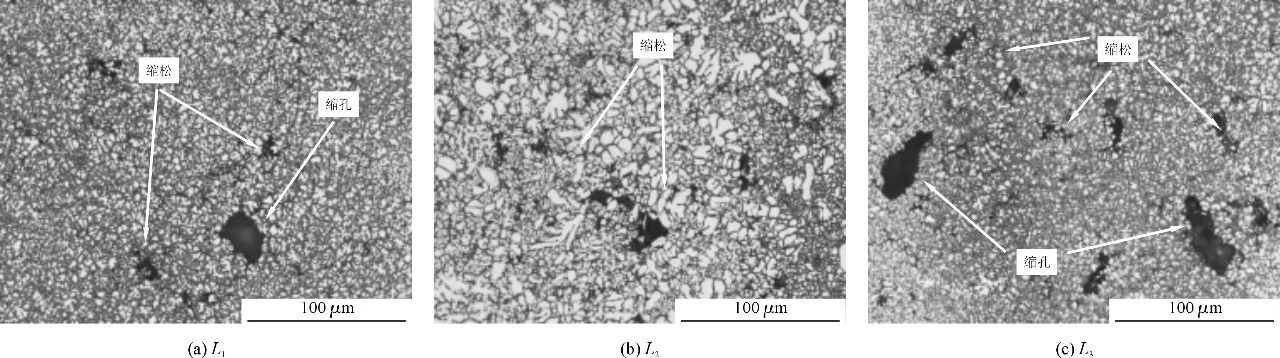

圖6 真空壓鑄散熱器底板顯微組織圖 結論 (1)采用新型真空抽氣系統進行真空壓鑄試驗,結果表明鎂合金散熱器真空壓鑄件外形完整、冷隔較少,開裂件數明細降低,與相同工藝參數的普通壓鑄件相比,其平均抗拉強度提高了12%,伸長率提高了72%。 (2)當快壓射速度較高時,真空壓鑄件容易出現縮松、縮孔等鑄造缺陷;當快壓射速度較低時,則容易出現冷隔、表面流痕等鑄造缺陷,從而影響產品的最終質量。 (3)在快壓射速度為4m/s、慢壓射速度為0.2m/s、慢壓射距離為120mm、壓射比壓為84MPa的條件下,能夠獲得外形完整、組織致密、力學性能良好的鎂合金真空壓鑄件。
