<ul id="la7wi"></ul>
    1. <small id="la7wi"></small>

          <i id="la7wi"></i>
        1. <td id="la7wi"></td>
        2. 亚洲大尺度视频在线播放,亚洲av综合色区在线观看,久久精品一区二区日韩av,素人视频亚洲十一十二区,亚欧洲乱码视频在线专区,波多结野衣一区二区三区,日本一区二区三区在线看,无人区码一码二码三码区
          當前位置:首頁>技術應用

          鋁合金變速器殼體的壓鑄工藝優化設計

          吳躍翔 發表于2023/11/9 9:53:01 鋁合金變速器殼體工藝優化
          分享:

          摘要:以鋁合金變速器殼體為研究對象,結合壓力鑄造和零件結構的特點,設計澆注系統,使用Magma軟件對初始工藝進行數值模擬,結果表明充型不平穩,沒有按照順序凝固,產生縮松縮孔和熱裂紋缺陷。根據模擬結果及缺陷產生原因改進澆注系統,增加冷卻系統,最終得到消除缺陷、符合要求的工藝方案。

          變速器總成是汽車傳動系統中的關鍵部件,而變速器殼體作為安裝變速齒輪支撐軸承的零件,需要保證在各種復雜工況下,能夠吸收齒輪在工作時所產生的作用力和力矩,且不會發生變形位移,保持軸與軸之間的精確相對位置。這就要求變速器殼體具有較高的強度、剛度,但是在變速器制造時,容易產生縮松、縮孔和熱裂紋等缺陷,會大大影響零件性能。壓力鑄造是將液態金屬快速沖入型腔,并在高壓下凝固的工藝,可以有效減少鑄件缺陷。為提高某國產乘用車品牌的變速器殼體的綜合成品率,使用Magma軟件對變速器殼壓力鑄造工藝進行可行性研究。先根據鑄造手冊和經驗公式初步設計壓鑄方案,根據模擬結果改進得到優化方案,再通過試制驗證該方案的可行性。

          1、仿真模型與初始工藝設計

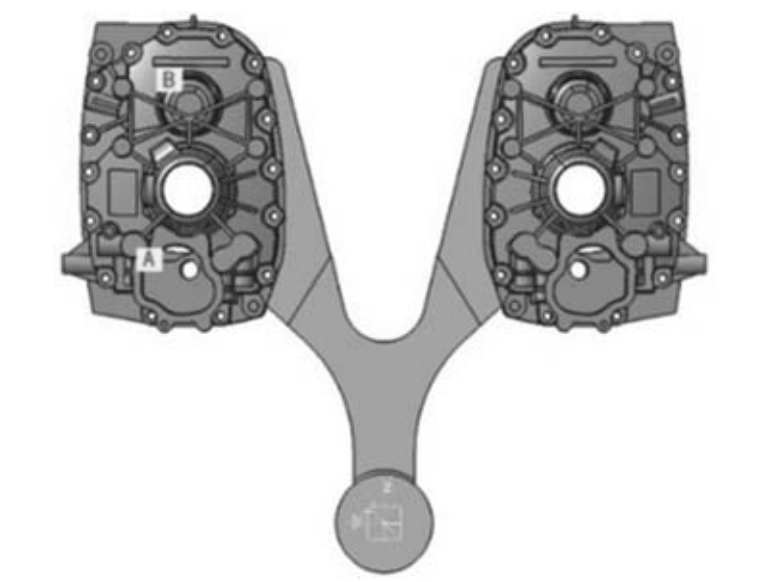

          變速器殼體及澆注系統模型如圖1所示。殼體尺寸為230 mm×300 mm×120 mm,質量為2.366 kg,材料為AlSi9Cu3,壓鑄時的收縮率為0.5%~0.6%,采用一模兩件的常規壓力鑄造工藝,壓鑄機類型為DM1500臥式冷室壓鑄機。殼體上部分布了一些肋板,中間為空心腔體,兩個孔是用來安裝支撐軸承,模型整體比較復雜,最大壁厚為26 mm,位于圖中A處,最小壁厚為7 mm,位于圖中B處,平均壁厚10 mm。殼體底部較為平整,且與正投影方向平行,選取底部為分型面。

          圖1 變速器殼體及澆注系統模型

          由于采用一模兩件工藝,且壓鑄澆道設計時,一般常采用單個內澆道,不宜過多改變方向,減少流程,所以選擇側澆口式澆注系統。內澆口設置在側面,金屬液從兩側進入完成充型。內澆口面積由公式(1)計算得到,為4.16c㎡;直澆道的直徑由壓鑄機類型決定,為100 mm。

          式中:A內 為內澆口橫截面積之和,c㎡ ;G為鑄件總質量,g;ρ為合金液密度,g/m³ ;v為內澆口出口處合金液的線速度,cm/s;t為充型時間,s。

          2、初始工藝數值模擬分析

          將模型STL格式導入到Magma中,進行網格劃分,共生成網格數量為1084326,其中流體網格數量為513722。鑄件材料選擇AlSi9Cu3,澆注溫度660℃,模具材料選擇H13,預熱溫度225℃,鑄件和模具材料的熱物性參數如表1所示。壓射比壓為60 MPa,充型速度0.5~2 m/s,保壓時間50 s,進行模擬。

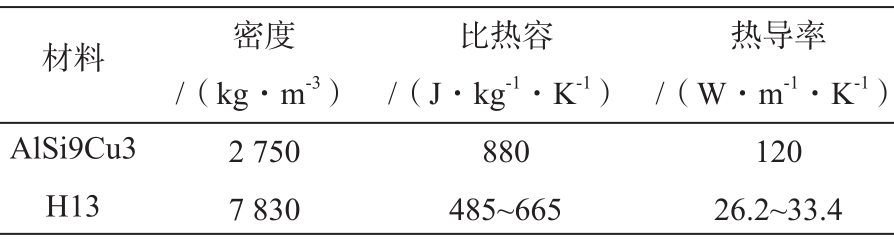

          表1 鑄件和模具材料的熱物性參數

          2.1?充型過程分析

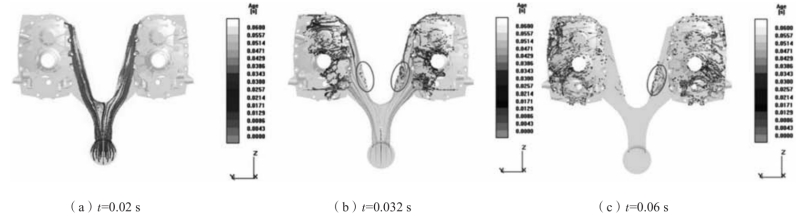

          整個鑄件充型時間為0.06 s,為了更好地觀察充型過程中的金屬液流動情況,使用示蹤粒子查看充型過程,如圖2所示。從圖中可以看出,t=0.02 s時,金屬液已經注滿整個澆注系統,金屬液流動較為平穩,由側面進入型腔并向另一側流動。當t=0.032 s時,金屬液處于高速充型階段,澆道內發生了顯著的分離回流(圖2中圈出部位),影響整個流動的平穩性,容易造成卷氣、夾渣現象,最終影響零件質量。

          圖2 充型時示蹤粒子路徑

          2.2?凝固過程分析

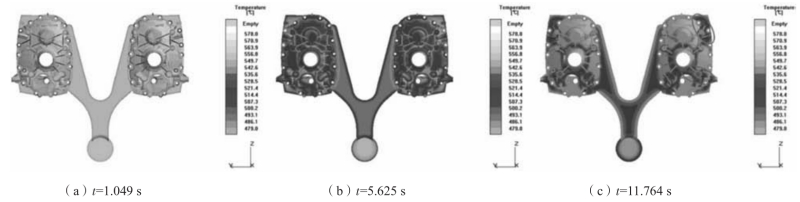

          凝固過程中的溫度場變化如圖3所示。當t=1.049 s時,變速器殼體上一些比較薄的肋板開始凝固;當t=5.625 s時,凝固率達到50%,鑄件上一些壁厚較小的部位開始凝固,主要位于殼體上部和中心圓孔周圍;當t=11.764 s時,凝固率為85%,此時鑄件大部分都凝固完成,主要是一些壁厚較大的部分,還未完全凝固。從整個凝固過程溫度場變化來看,凝固時并沒有實現順序凝固,一些壁薄的地方先凝固,而壁厚的位置最后凝固,而且壁厚位置遠離澆口,很容易在凝固時產生孤立液相,無法補縮,最終形成縮松縮孔缺陷。在一些拐角處,由于凝固時間的不同,導致收縮應變率過大,從而在表面產生熱裂紋。

          圖3 凝固過程溫度場變化

          2.3?鑄造缺陷分析

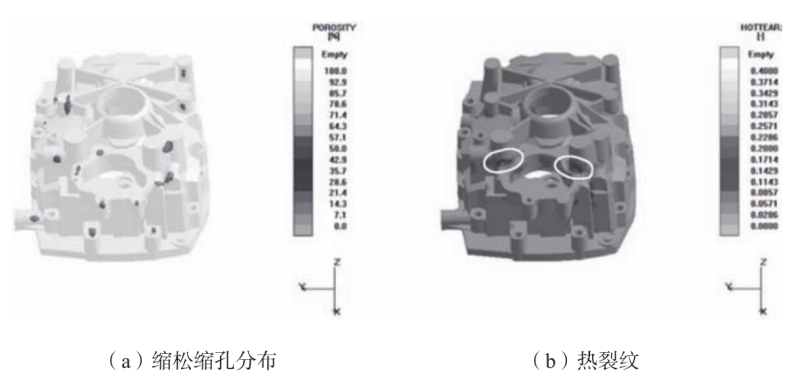

          根據充型過程和凝固過程的結果變化分析,對鑄件縮松縮孔和熱裂紋分布位置進行預測,結果如圖4所示。可以看出,縮松縮孔可能產生的位置與之前分析的相接近,而熱裂紋也位于厚壁與薄壁交界處圖中圈出部位。

          圖4 模擬缺陷預測

          3、優化工藝分析

          3.1?確定優化方案

          由于初始工藝無法得到符合要求的鑄件,需要對其進行優化,主要包括兩個方面:(1)對澆注系統尺寸進行改進。初始澆注系統,金屬液在進入澆道流向兩側時,澆道變窄,流速增加,容易產生噴射,發生紊流,進而導致分離回流,為了保證流動平穩,對澆道尺寸進行優化;(2)增加冷卻系統,調整凝固時溫度場分布,實現順序凝固,冷卻系統采用水冷,冷卻水溫度20 ℃。改進后的模型如圖5所示,其他冷卻工藝參數見表2。

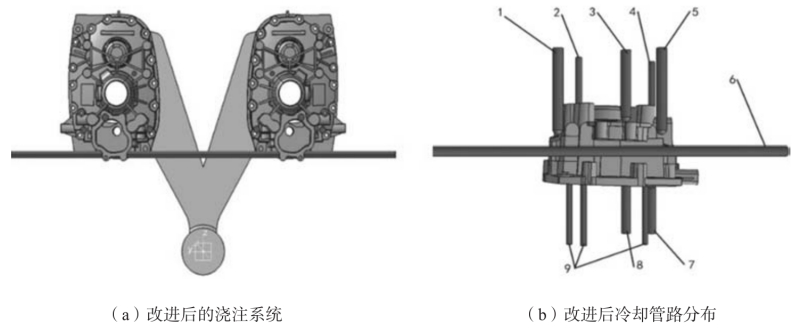

          圖5 改進后的澆注系統及冷卻系統

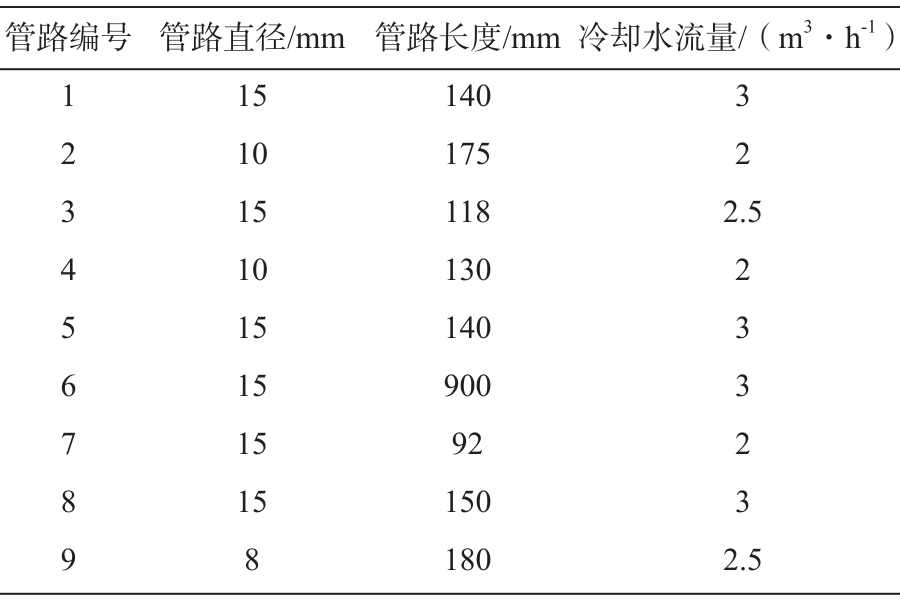

          表2 冷卻工藝參數

          3.2?優化方案模擬

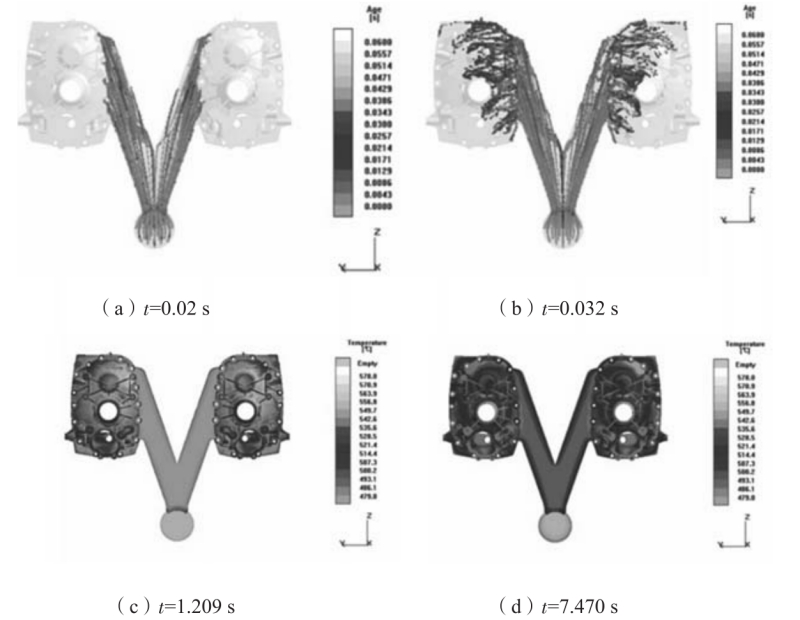

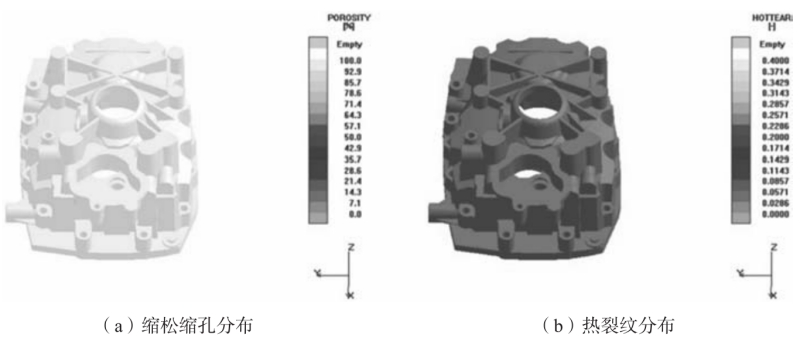

          對優化后的工藝方案進行數值模擬,充型過程示蹤粒子路徑和凝固時的溫度場變化如圖6所示。可以看出,整個充型過程,澆道內金屬液流動平穩,分離回流現象明顯消除;凝固過程中,當t=1.209 s時,除了薄壁肋板開始凝固外,施加冷卻系統的壁厚處表面也開始慢慢凝固,當t=7.470 s時,相較于未加冷卻之前,壁厚區域基本完成凝固,主要是靠近澆口處一些區域還沒有完全凝固,基本滿足順序凝固原則。對優化后的鑄造缺陷進行預測,如圖7所示。從圖中看出,縮松縮孔和熱裂紋缺陷都基本消除,說明優化方案可以明顯提高鑄件質量,滿足要求。



          圖6 優化后的充型過程及凝固溫度場變化



          圖7 優化后模擬缺陷預測

          3.3?優化方案驗證

          為了進一步驗證改進后方案的可行性,對改進后的方案進行試制,實際生產的變速器殼體如圖8所示。經檢驗,鑄件整體質量良好,未發現裂紋、縮孔、縮松等鑄造缺陷,與上述模擬缺陷預測結果相符合。



          圖8 變速器殼體實物圖

          4、結束語

          運用成形過程數值模擬方法,以消除縮松縮孔、熱裂紋為目的,對變速器殼體壓鑄工藝進行改進及優化。研究結果表明:改進的澆注系統能夠有效解決充型不平穩問題,同時增加的冷卻系統可以改善溫度梯度,實現順序凝固。通過實際生產驗證,改進后的方案能夠消除縮松縮孔和熱裂紋缺陷,提高零件成形質量。

          作者:
          吳躍翔 蘇小平
          南京工業大學 機械與動力工程學院
          本文來源:《鑄造》雜志

          回頁頂部
          主站蜘蛛池模板: 欧美日韩精品一区二区视频| 永久免费无码av网站在线观看| 西西人体44www大胆无码| 国产91精品调教在线播放| 精品一区二区三区不卡| 老熟女高潮一区二区三区| awww在线天堂bd资源在线| 国产美女久久久亚洲综合| 成人动漫综合网| 无码天堂亚洲国产av麻豆| 亚洲欧美人成电影在线观看| 欧美牲交a欧美在线| 蜜桃av亚洲精品一区二区| 无码国内精品人妻少妇| 五月婷婷久久草| 91精品国产蜜臀在线观看| 亚洲精品一区二区三区不| 国产成人无码午夜视频在线播放| 金沙县| 久久精品日韩av无码| 中文字幕av无码免费一区| 国产人妻精品午夜福利免费| 亚洲日韩精品无码一区二区三区 | 综合区一区二区三区狠狠| 无码日韩精品一区二区三区免费| 九九热在线精品视频首页| 无码射肉在线播放视频| 国产午夜视频在线观看| 无遮挡高潮国产免费观看| 国产成人综合久久亚洲精品| 日本视频精品一区二区| 国产成人不卡一区二区| 亚洲精品成人一二三专区| 国内揄拍国产精品人妻电影| 久久精品国产亚洲av天海翼| 精品久久久久久成人AV| 亚洲无线一二三四区手机| 日韩少妇人妻vs中文字幕| 欧美颜射内射中出口爆在线| 韩国午夜福利片在线观看| 最新亚洲人成网站在线观看|
